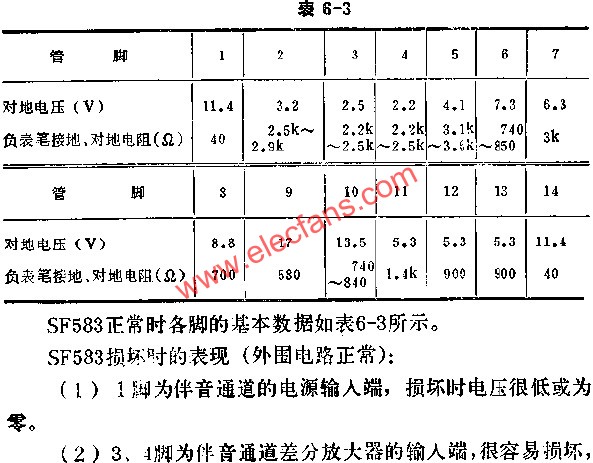

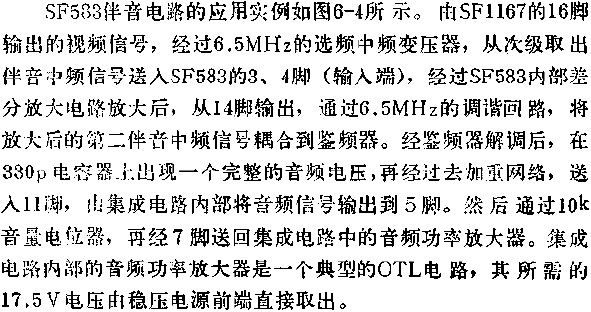

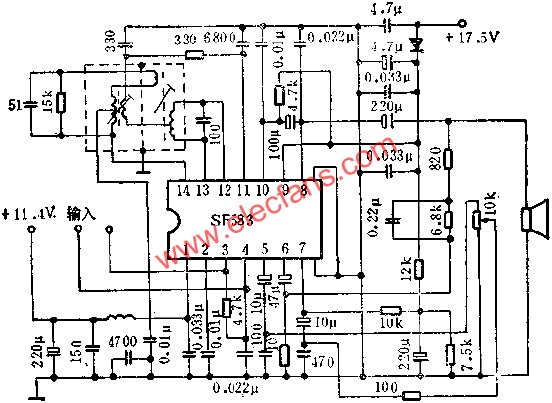

SF583伴音电路,由伴音中放,比例鉴频,缓冲放大,低频放大,功率放大和内部稳压电源组成.鉴频输出可达150MV,比一般分立元件鉴频输出大两倍左右,低放增益约100倍,在RL=16欧时,可输出功率1.5W,失真度<2%.

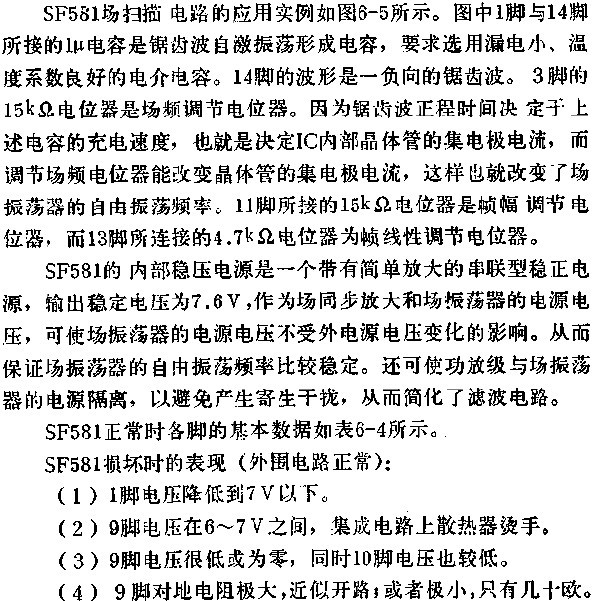

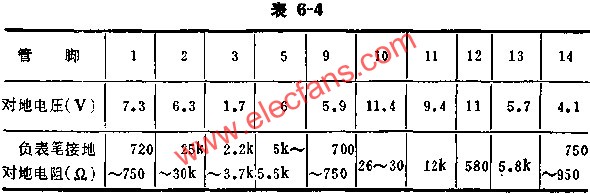

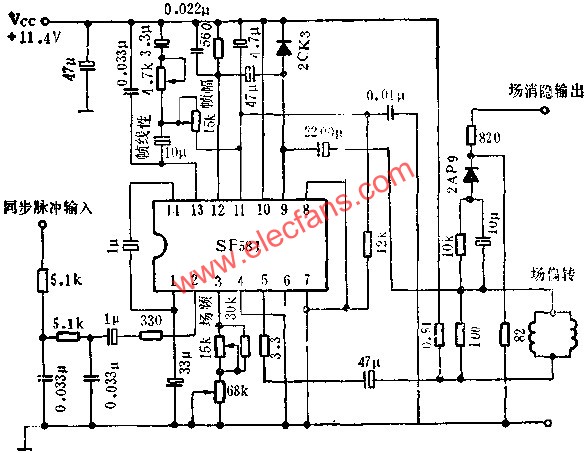

SF581场扫描电路,主要包括场振荡器,场同频放大电路,锯齿波形成电路及线性校正电路,场输出电路,以及内部稳压电路.该电路的特点是锯齿波形成电路由独立的场振荡器来控制,使场频调节,场线性调节保持相对的独立性,克服了三者之间的相互牵制.并采用独立的场同步放大,使场同频性能稳定.
