介绍SDRAM电路设计之前先了解下SDRAM的寻址原理。SDRAM内部是一个存储阵列，可以把它想象成一个表格，和表格的检索原理一样，先指定行，再指定列，就可以准确找到所需要的存储单元，这是内存芯片寻址的基本原理，这个表格称为逻辑Bank。由于技术、成本等原因，不可能只做一个全容量的Bank，而且由于SDRAM工作原理限制，单一的Bank会造成非常严重的寻址冲突，大幅降低内存效率，所以在SDRAM内部分割成多个Bank，目前的SDRAM基本都是４个Bank。

　　

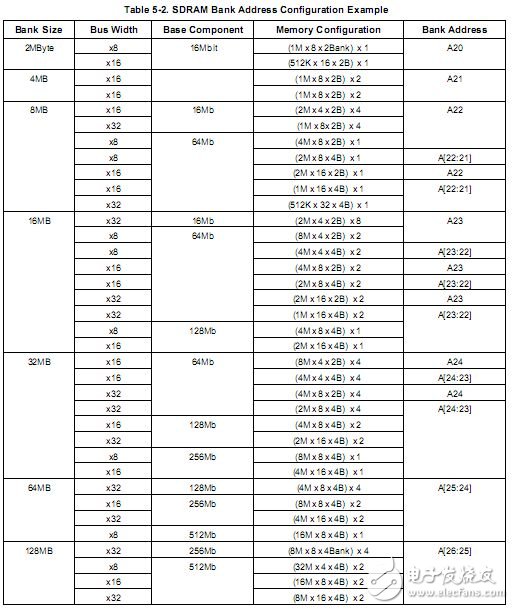

　　图２　SDRAM引脚配置方案

　　图２是S3C2440A手册提供的SDRAM　bank地址的配置方案，维护系统使用的SDRAM是HY57V561620FTP-H，它的规格是4*4M*16bit（使用两片是为了配置成32位的总线宽度），BANK大小是4M*16=64MB，总线宽度是32位，器件大小是4*BANK大小=256Mb，寄存器配置就是（4M*16*4B）*2，根据图2可知，SDRAM上的BANK地址引脚BA［1:0］与S3C2440的A相连。

　　

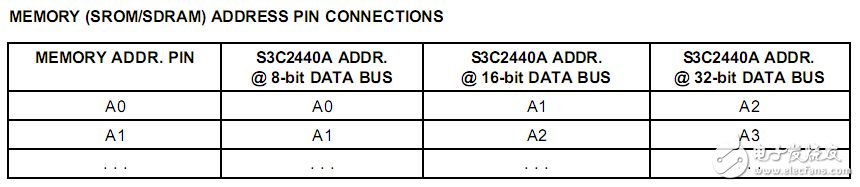

　　图3 S3C2440A控制地址总线连接

　　图3是寄存器控制地址总线连接方式，我们使用2片SDRAM配置成32位的总线宽度，所以SDRAM上的A［12:0］接到S3C2440的A［14:2］引脚。具体的SDRAM电路连接如图4所示：

　　

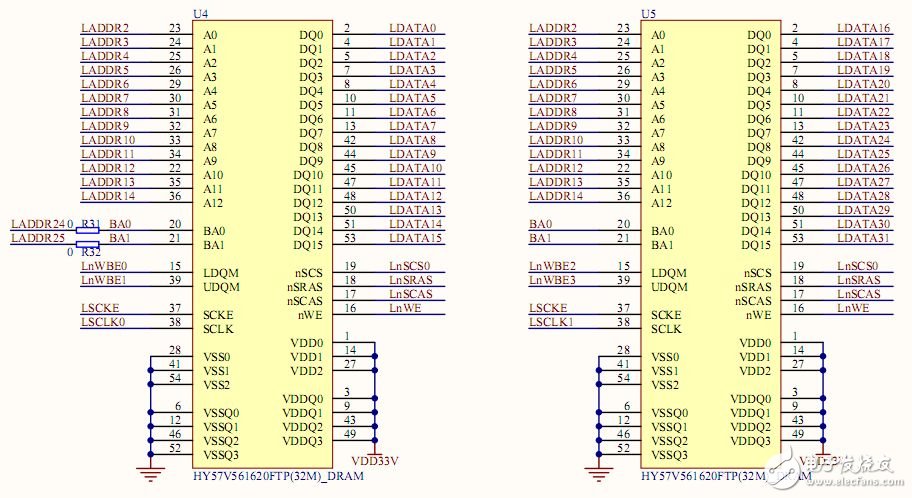

　　图4　SDRAM电路连接图

　　SDRAM的地址引脚是复用的，在读写SDRAM存储单元时，操作过程是将读写地址分两次输入到芯片中，每一次由同一组地址线送入，两次送入到芯片上去的地址分别称为行地址和列地址，它们被锁存到芯片内部的行地址锁存器和列地址锁存器。下面是该芯片的部分信号。

　　基于当前手持式触摸屏稳定性不高，性能不可靠的状况，采用AT91X40 系列微控制器作为控制芯片，由于该芯片功能强大，集成度高，处理数据能力强，稳定性高，所以基于AT91X40 系列的手持式触摸屏具有体积小巧，功能强大，操作简便等特点。手持式触摸屏的显示和输入设备选用了ADS7843 和SED1335 两种主流触摸和LCD 显示芯片。通过现场的实验验证，基于AT91X40 系列的手持式触摸屏稳定性高，工作可靠，具有实际应用价值。

　　触摸控制芯片ADS7843 的功能特性

　　ADS7843 是4 线电阻触摸屏转换接口芯片。它是一款具有同步串行接口的12 位取样模数转换器。在125 kHz 吞吐速率和2.7 V 电压下的功耗为750 μW，而在关闭模式下的功耗仅为0.5 μW。因此，ADS7843 以其低功耗和高速率等特性，被广泛应用在采用电池供电的小型手持设备上。ADS7843 采用SSOP-16 引脚封装形式，温度范围是-40～+85 ℃。ADS7843具有两个辅助输入（IN3、IN4），可设为8 位或12 位模式。其外部连接电路如图3 所示， 该电路的工作电压Vcc 在2.7～5.25 V 之间，基准电压介于1 V～+Vcc。该电路基准电压确定了转换器输入范围，输出数据中每个数字位代表的模拟电压等于基准电压除以4 096。平均基准输入电流由ADS7843 转换率来确定。

　　

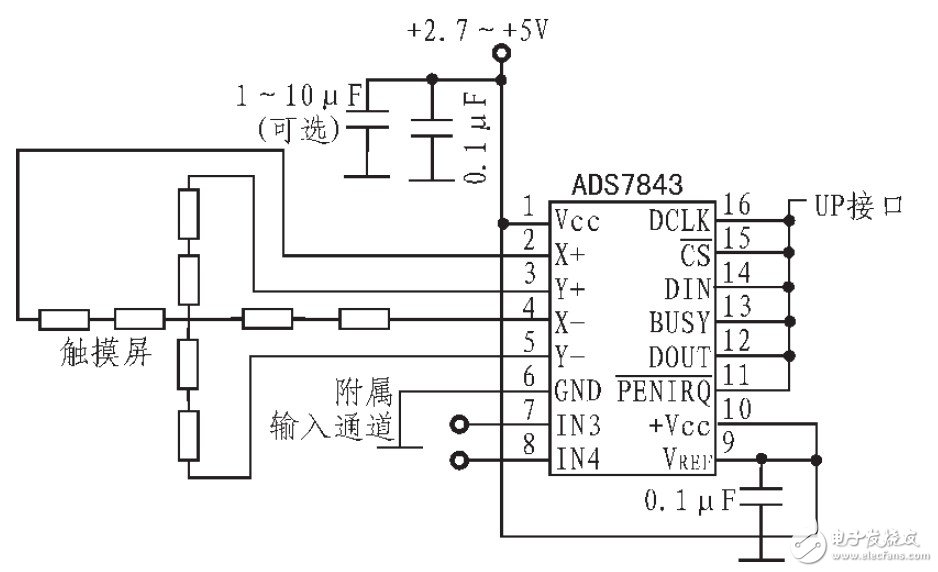

　　图3 ADS7843 外部连接电路

　　液晶显示芯片SED1335 的结构和特点

　　液晶显示器简称LCD， 由于液晶显示器具有低损耗、低价格、寿命长、接口方便等优点，被广泛应用于手机、照相机、计算机、智能仪器仪表等产品上。主要有两种液晶显示控制器。一种是将控制器集成在CPU 中，制成带液晶显示控制器的专用CPU。这种控制器的CPU 功能强大，外电路简单，一般只适用于小规模LCD 模块。另一种是专用控制器芯片。这种芯片具有较强的指令功能，与CPU 接口简单，便于控制，驱动能力可达640 &TImes;256 点阵。本系统液晶显示控制芯片SED1335 具有功能较强的I/O 缓冲器和丰富的指令系统，可以并行传送4 位数据，最大驱动能力达640&TImes;256 点阵，而且能够实现图形和文本格式混合显示。它的结构包括接口部分、管理控制部分和LCD 显示驱动部分。其电路原理如图4所示。

　　

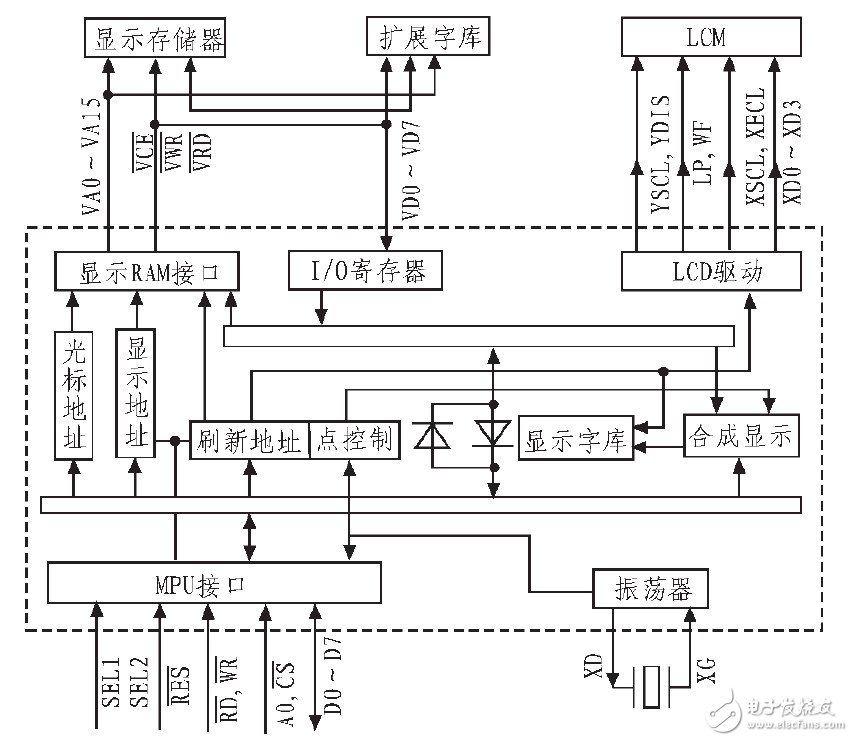

　　图4 电路原理图

　　基于AT91X40 系列的手持式触摸屏，具有体积小巧，功能强大，操作简便等特点。手持式触摸屏的显示和输入设备，采用了现在流行的触摸屏。触摸屏技术发展速度快，前景广阔，目前已经得到广泛应用，具有极大的研究价值。这个系统中，选用了ADS7843 和SED1335 两种主流触摸和LCD 显示芯片。整个硬件的选择突出了主流性、先进性，保证研究成果拥有一定实际价值。
