智能车又称为无人驾驶汽车，属于轮式移动机器人的一种，是一个集环境感知、路径规划、自动驾驶等多功能于一体的综合系统。智能汽车技术将许多领域联系在一起，如计算机科学、人工智能、图像处理、模式识别和控制理论等。智能汽车与一般所说的自动驾驶有所不同，它更多指的是利用GPS 和智能公路技术实现的汽车自动驾驶。这种汽车不需要人去驾驶，因为它装有相当于人的“眼睛”、“大脑”和“脚”的电视摄像机、电子计算机和自动操纵系统之类的装置，这些置都装有非常复杂的电脑程序，所以这种汽车能和人一样会“思考”、“判断”、“行走”，可以自动启动、加速、刹车，可以自动绕过地面障碍物在复杂多变的情况下，能随机应变，自动选择最佳方案，指挥汽车正常、顺利地行驶。

　　电路系统是智能汽车硬件系统的核心，对于本硬件电路系统而言，稳定性是需要优先保证的性能指标，毕竟跑完全程才是取得成绩的前提。在此基础上，还应当综合考虑智能汽车的动力性、重心及电路板的紧凑性等其他指标。

　　电机驱动模块

　　

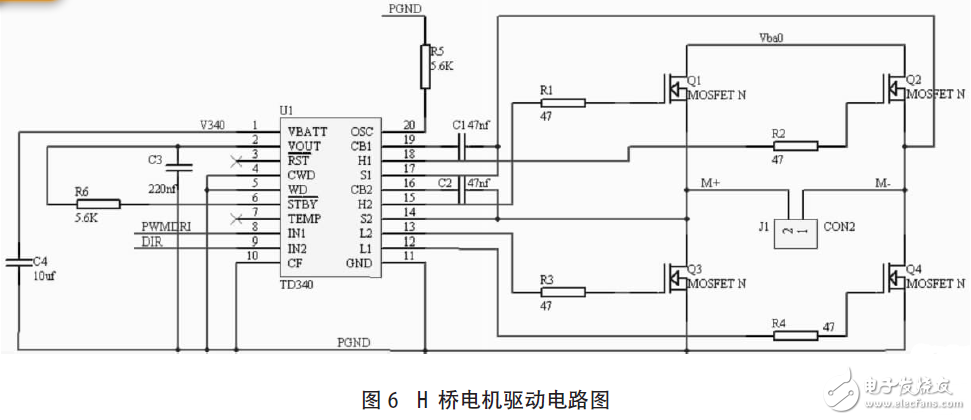

　　电机驱动模块为智能汽车的行驶提供动力，它的性能直接影响到后轮电机的控制性能，包括加速、减速与制动等性能。本文采用MOSFET 驱动芯片加全桥驱动方案，只需合理的选择MOSFET驱动芯片和功率MOSFET 以保证性能即可。电路图如图6 所示。

　　舵机驱动模块

　　舵机负责智能汽车的转向，舵机模块能否稳定工作直接影响到智能汽车在赛道上高速行驶时的稳定性以及转向时的灵敏度和精确度。舵机工作原理为：舵盘角位由单片机发出的PWM 控制信号的脉宽决定，舵机内部电路通过反馈控制调节舵盘角位。由于自身即为角度闭环控制，而且性能较好，故系统中就不必考虑外加舵机闭环。舵机驱动模块电路如图7 所示。舵机驱动模块同样属于功率部分，用6N137光耦进行信号隔离。

　　

　　智能车辆是一个涉及多领域的复杂的综合系统，要达到实用的目的，还要进一步深入下研究去，还有许多工作要做。在硬件上还需要解决因摄像头自身精度的差异或其因外部因素丢失数据导致影响智能车正常运行的问题，增强抗干扰能力；在软件上，还需要进一步优化算法，控制系统是智能汽车的核心内容，针对智能汽车的功能需求，对智能汽车控制系统关键模块进行了研究，设计的各模块被应用于“飞思卡尔”智能汽车中，文中各图对智能汽车的研究具有启发作用。

　　随着单片机技术的飞速发展，以及电动机驱动芯片性能的日益完善，本设计系统通过单片机控制直流电动机实现了电动车在符合规定要求的跷跷板上的规定运动：在规定时间内的前进、后退运行；跷跷板处于平衡状态时以及到达跷跷板末端的停车候时；分阶段实时显示其行驶所用时间。该设计系统采用双CPU设计思路：选用AT89S52作为主CPU，主要完成对数据采集系统的数据处理，控制，电动车的实时显示，以及主从CPU的通信功能；选用 AT89C2051作为从CPU，控制电机的转速。该设计系统中采用脉冲宽度调制技术（PWM）实现对直流电动机的准确与灵活调速。

　　检测电路

　　光电传感器广泛应用于检测电路中，按结构形式可以分为反射式和对射式。本设计系统中电动车的行车路线检测，起停检测电路都要有反射式光电传感器完成，我们直接选用TCRT5000传感器，它是将一对红外发射、接收对管按合理的发射、反射接收角度安装在一个封装内，从而安装使用非常方便，测试准确度高；而平衡性检测电路由对射式光电传感器完成，此发射接受电路是有分立器件自行安装、调试的，测试结果理想。

　　对射式光电传感器也是由红外线发射管、接收管构成，并且二者位于同一直线上，相距约10～20mm，两管间没有障碍物时接收管接收到的红外线明显不同于有障碍物时，这样在接收端就会产生高低电平信号。为了让电动车行驶到C点，跷跷板达到平衡，我们制作了一个圆筒，并将其水平放在小车上，通过检测其内的小球所处的位置来调整电动车的位置，从而达到板的平衡。其检测原理图参见附录图3所示，在设计中，我们在圆筒的两端分别安装一个对射式光电传感器。

　　

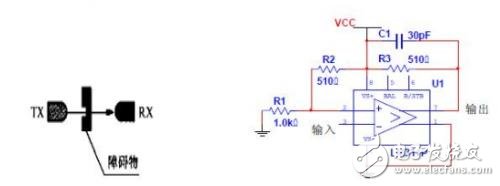

　　图3 对射式光电传感器原理和电压比较器电路

　　直接对光电传感器电路进行测试时发现，没有障碍物时，输出电压可达到4.4V，有障碍物时电压只有0.2V，由于接收端易受到干扰，应将采集到的信号经过整形，比较电路，使其输出能够满足TTL逻辑电平，并且可以改善输出端的抗干扰特性。施密特触发器的整形功能比较强，但是电压不易调节，若利用电压比较器，只要提供合适的参考电压，就可以精确地输出脉冲波形，综合考虑我们选用性能较好的电压比较器电路。其原理图如图 1.3.2所示。

　　驱动电路

　　在本设计系统中，选用的是ST公司的L298N电机专用驱动芯片。该芯片的主要特点是：工作电压高，最高工作电压可达46V；输出电流大，瞬间峰值电流可达 3A，持续工作电流为2A；内含两个H桥的高电压大电流全桥式驱动器，可以用来驱动直流电动机和步进电动机、继电器、线圈等感性负载；采用标准逻辑电平信号控制；具有两个使能控制端，在不受输入信号影响的情况下允许或禁止器件工作有一个逻辑电源输入端，使内部逻辑电路部分在低电压下工作；可以外接检测电阻，将变化量反馈给控制电路。

　　由L298N构成的驱动电路参见附录图4所示。

　　

　　图4 驱动电路

　　显示电路

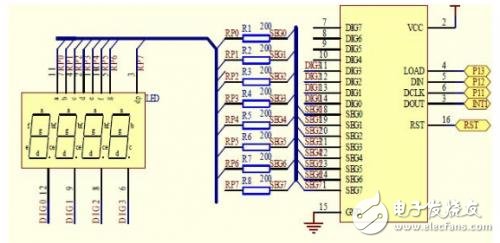

　　采用LED显示，其特点是亮度大，视觉效果好。LED显示按不同分类方法可分为串行显示和并行显示也可分为静态显示和动态显示。可采用的方法有：MAX7219串行动态显示、74HC164串行静态显示、8279并行动态显示等多种方法。由于本设计采用干电池供电，在电路设计中应尽量降低功耗。采用LCD显示。液晶显示器集成度高，减少器件数目降低了功耗，同时也降低了电路的复杂性。而且液晶显示器本身功耗很小，非常适合于这种电源容量有限的系统。但是液晶显示也有其缺点，就是显示亮度不够，视觉效果不是很好。综合考虑题目要求，我们选用功能强大的CH451，它整合了数码管显示驱动和键盘扫描控制以及uP监控的多功能外围芯片。由CH451构成的显示电路参见附录图5所示。

　　

　　图5 显示电路

　　本设计在完成基本要求方面，精度基本上达到了要求，由于受电动车本身的性能所限，我们很难实现对其方向的精确控制，因此只完成了题目的基本要求。
