在el为正半周期间，VT1获得AD536AJQ正向偏置，此时e2为负半周时使VT4获得正向偏置，这样VT1、VT4同时导通，VT4的集电极电流流过负载电阻Rl，有输出信号砜。在el为负半周时，VT2获得正向偏置，此时e2为正半周时使VT6获得正向偏置，VT2和VT6同时导通，VT6的集电极电流流过Rl，也有输出信号玩。

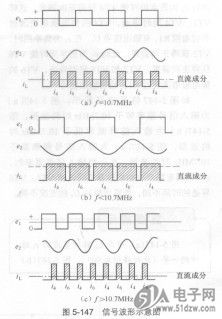

如图5-147信号波形所示，图5-147(a)为输入信号频率等于10.7MHz时的波形，图5-147(b)为输入信号频率低于10.7MHz时的波形，图5-147(c)为输入信号频率高于10.7MHz时的波形。在不同输入信号频率时，900移相电路产生的相移量不同，使VT4、VT6导通的时间不同，即输出脉冲氓的宽度不同。

图5-148所示是集成电路LA1260S的应用电路，这是某型号组合音响调谐器中的实用调频中频、鉴频器电路。

图5-149所示是集成电路LA1260S内电路方框图。从图中可以看出，它含有调幅和调频收音两部分电路，其中调频部分为中放和鉴频电路。

集成电路LA1260S共有16根引脚，采用双列结构，其各引脚作月说明见表5-6。
