物联网这个词在近几年的亮相频率相当高，甚至可以说是铺天盖地。曾经感觉是下个世纪的黑科技，其实已经开始深入应用到我们日常生产生活中了。物物相联、智能感知，是对物联网最通俗、也最准确的理解。大到工业国防，小到衣食住行，稍加注意，你便会发现它真的是无所不在。

　　“联发科”这三个字，凭它在移动设备领域的影响力确实无需过多注解，然而，联发科正式宣布进入物联网战场却是在2014年左右，属于后起之秀了。不过如同它曾经在智能手机市场上风光无限一样，因其在低功耗与联网技术方面深厚的经验与科技积累，短短几年内联发科在物联网领域也是捷报频传，作为吃瓜群众的我们竟然也会因其连番不断的新品轰炸，而感受到物联网深情的撩拨。

　　过去芯片厂商的开发公板都是直接提供给客户厂商，以协助加速完成产品的开发。不过近来的趋势是各芯片厂家愈发慷慨，各种开发板通过各种免费形式送到了相关领域从业者手中，再加上大量的开源软件资源，让众多极客、“攻城狮”也都有机会共同参与到了推动行业进步的大潮中。

　　这些慷慨的芯片厂家中，就包括了联发科；而享受到免费福利的幸运儿当中，就包括了本人。

　　对的，经过诚意满满的一番申请，我终于在不久前收到了来自联发科的一套LinkIt 7687物联网开发板，现在正式进入正题。

　　一、开箱：

　　先暴力撕开邮递包裹，再小心翼翼取出开发板包装盒。

　　第一感觉是尺寸小巧精致，图文设计什么的也算精美。而且很多英文，侧面一行字特别显眼：If you can write ‘hello world！’， you can change the world。

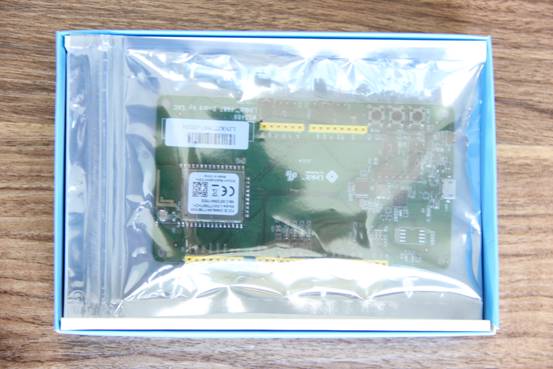

　　掀开外包装盒，果然开发板身着透视防静电袋在里面乖乖地躺着。如捉J一般把它拉起，拆开“床”板，你会发现里面蜷缩着一条数据线。

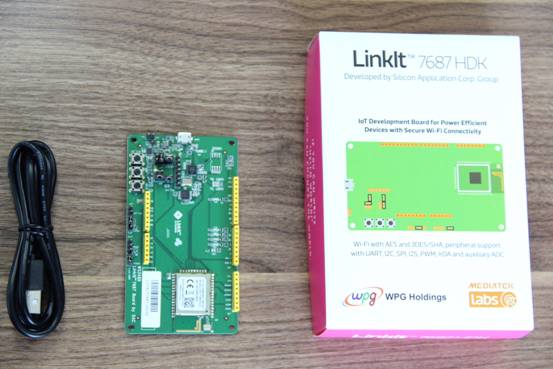

　　上一张“突击成果”全家福。

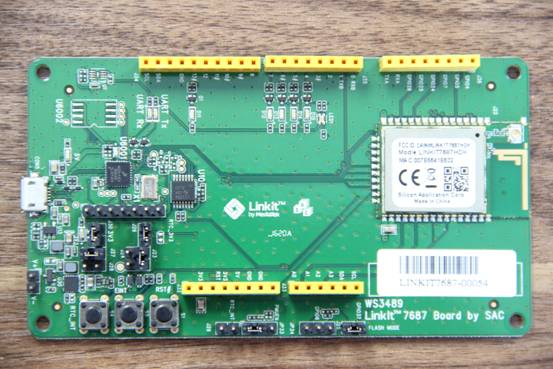

　　开发板整体感觉还不错，PCBA两面油亮整洁，一尘不染；元器件布局也有条有理，非常工整。果然有名牌、正品风范。

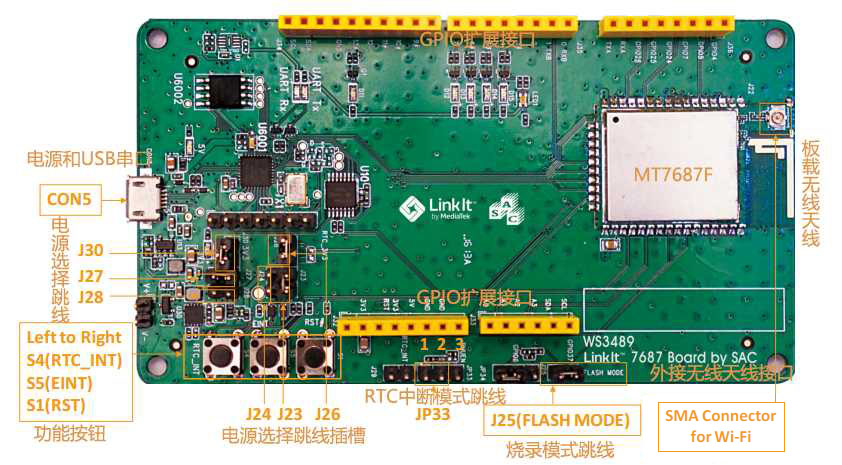

　　开发板上最核心的部分当然就是那块8＊8mm 68－pin QFN封装的MT7687F控制器芯片，方方正正地披着铁皮伸出很多引脚在那里号令全板。更加吸引视线的是上下两排亮黄色的GPIO扩展接口，还有就是电源和USB接口，以及它下方的三个圆形功能按键。它们右边更小的圆点排成一排的都是LED灯。再看最右侧，自带板载无线天线，以及备用的外接天线接口。

　　具体板载硬件配置如下：

　　（1）供电

　　USB或电池供电：Micro USB 电源 （VBus， 5V） 和外部 VIN （1．8～3．2V）；

　　（2）LED

　　多种 LED 指示灯，包含 UART 通讯和电源，以及 6 个透过GPIO控制的 LED：

　　D6：5V电源网络；

　　D5：3．3V电源网络；

　　D9（UART TX）：UART1发送指示；

　　D10（UART RX）：UART1接收指示；

　　D11、D12、D13，D14，D15可用作其它指示使用。

　　（3）功能按键

　　S4、S5、S1分别对应系统重置，RTC（Real TIme Clock）中断和外部中断。

　　（4）扩展GPIO

　　8个GPIO扩充接口；

　　（5）RTC时钟模块

　　时钟模块是LinkIt 7687 HDK的特点之一，它包含一个40MHz源晶体振荡器，以及用于外部频率模式的32．768 kHz晶振。

　　（6）USB数据接口

　　支持：Mass Storage Device （MSD）flash编程界面；Micro USB CMSIS－DAP（Coresight Debug Access Port）；Virtual COM port UART经由USB给PC连接。

　　（7）射频

　　射频信号路由到板上的电路天线。

　　外观部分就到这里，接下来看下具体的硬件特性。
