提到555定时器，很多人可能没有听说过，但555定时器可是应用非常广泛的，而且功能作用非常重要，比如在振荡电路中，555定时器可是不可缺少的。那么，大家知道555定时器是干什么用的吗?555定时器工作原理是怎样的呢?下面就一起来看看吧。

555定时器工作原理是怎样的

555定时器是干什么用的

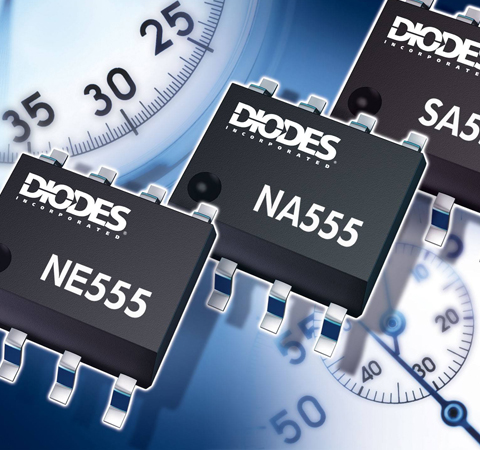

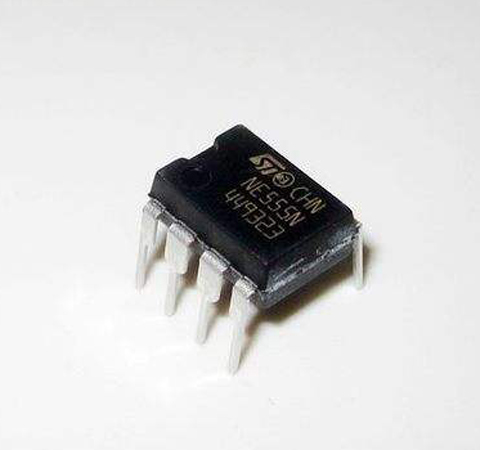

555定时器是一种集成电路芯片，常被用于定时器、脉冲产生器和振荡电路。555可被作为电路中的延时器件、触发器或起振元件。

555定时器于1971年由西格尼蒂克公司推出，由于其易用性、低廉的价格和良好的可靠性，直至今日仍被广泛应用于电子电路的设计中。许多厂家都生产555芯片，包括采用双极型晶体管的传统型号和采用CMOS设计的版本。555被认为是当前年产量最高的芯片之一，仅2003年，就有约10亿枚的产量。

555定时器工作原理是怎样的

555定时器的功能主要由两个比较器决定。两个比较器的输出电压控制 RS 触发器和放电管的状态。在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 C1 的同相输入端的电压为 2VCC /3，C2 的反相输入端的电压为VCC 若触发输入端 TR 的电压小于VCC /3，则比较器C2 的输出为 0，可使 RS 触发器置 1，使输出端 OUT=1。如果阈值输入端 TH 的电压大于 2VCC/3，同时TR 端的电压大于VCC /3，则 C1 的输出为 0，C2 的输出为 1，可将 RS 触发器置 0，使输出为 0 电平。

555定时器的各个引脚功能如下：

1脚：外接电源负端VSS或接地，一般情况下接地。

8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V。一般用5V。

3脚：输出端Vo

2脚：低触发端

6脚：TH高触发端

4脚：是直接清零端。当此端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。

5脚：VC为控制电压端。若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。

7脚：放电端。该端与放电管集电极相连，用做定时器时电容的放电。

555定时器工作原理是怎样的

555定时器的参数

供电电压(VCC) 4.5-16 V

额定工作电流(VCC= +5 V)：3-6 mA

额定工作电流(VCC= +15 V)：10-15 mA

最大输出电流：200 mA

最大功耗：600mW

最低工作功耗：30mW(5V)，225mW(15V)

温度范围：0-70°C

555定时器的用途

1、单稳态模式

在单稳态工作模式下，555定时器作为单次触发脉冲发生器工作。当触发输入电压降至VCC的1/3时开始输出脉冲。输出的脉宽取决于由定时电阻与电容组成的RC网络的时间常数。当电容电压升至VCC的2/3时输出脉冲停止。根据实际需要可通过改变RC网络的时间常数来调节脉宽。

2、双稳态模式

双稳态工作模式下的555芯片类似基本RS触发器。在这一模式下，触发引脚(引脚2)和复位引脚(引脚4)通过上拉电阻接至高电平，阈值引脚(引脚6)被直接接地，控制引脚(引脚5)通过小电容(0.01到0.1μF)接地，放电引脚(引脚7)浮空。所以当引脚2输入高(有误应为低)电压时输出置位，当引脚4接地时输出复位。

3、无稳态模式

无稳态工作模式下555定时器可输出连续的特定频率的方波。电阻R1接在VCC与放电引脚(引脚7)之间，另一个电阻(R2)接在引脚7与触发引脚(引脚2)之间，引脚2与阈值引脚(引脚6)短接。工作时电容通过R1与R2充电至2/3VCC，然后输出电压翻转，电容通过R2放电至1/3VCC，之后电容重新充电，输出电压再次翻转。

对于双极型555而言，若使用很小的R1会造成OC门在放电时达到饱和，使输出波形的低电平时间远大于上面计算的结果。

为获得占空比小于50%的矩形波，可以通过给R2并联一个二极管实现。这一二极管在充电时导通，短路R2，使得电源仅通过R1为电容充电;而在放电时截止以达到减小充电时间降低占空比的效果。

555定时器工作原理是怎样的?在上文中，小编为大家做了简单的介绍。我们可以看到，555定时器工作原理还是蛮复杂的，大家一定要认真看，并查阅相关的知识，这样才能看得明白的。
