数字示波器，英文：Digital Oscilloscope，广泛应用于电子、汽车、医疗研究等领域，电子工程师的日常工作中离不开它。接下来我们就来了解一下数字示波器的工作原理及框图吧。

数字示波器简介

数字示波器是一种数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器，可以提供存储，实现对波形的保存以及处理。具有波形触发、存储、显示、测量、波形数据分析处理等优点。

数字示波器的工作原理

数字示波器的工作方式是通过模拟转换器（ADC）把被测电压转换为数字信息。数字示波器捕获的是波形的一系列样值，并对样值进行存储，存储限度是判断累计的样值是否能描绘出波形为止，随后，数字示波器重构波形。

输入信号经前置放大及增益可调电路转换后，成为符合A/D转换器要求的输入电压，经A/D转换后的数字信号，由采集存储器FIFO缓存，再经通讯接口传输到计算机中，供后续数据处理，或直接由单片机控制将采集到的信号显示在LCD幕上。

数字示波器的结构

数字示波器系统的硬件部分为一块高速的数据采集电路板。它能够实现双通道数据输入，每路采样频率可达到60Mbit/s。从功能上可以将硬件系统分为：信号前端放大（FET输入放大器）及调理模块（可变增益放大器）、高速模数转换模块（ADC驱动器、ADC）、FPGA逻辑控制模块、时钟分配、高速比较器、单片机控制模块（DSP）、数据通讯模块、液晶显示、触摸屏控制、电源和电池管理和键盘控制等几部分。

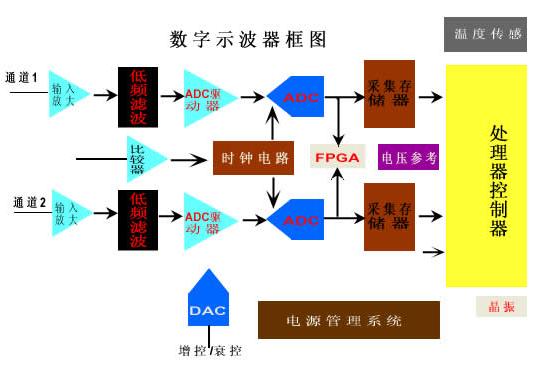

数字示波器框图

通过以上的对数字示波器工作原理、结构和框图的介绍，相信您对数字示波器有了一个初步的理解，不止是工程师会用到它，医疗研究员还会用数字示波器来测量脑波。最后注意，数字示波器不能用于观察频率较高的信号哦。
