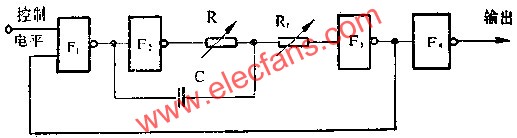

在图1的基础上，在与非门F1的一个输入端接一个控制电平，即可组成可控振荡器，如图2所示。

图中可控制电平为“1”时，振荡器工作，输出矩形波；当控制电平为“0”时，振荡器停振，输出停留在低电平，即没有振荡信号输出。

图1

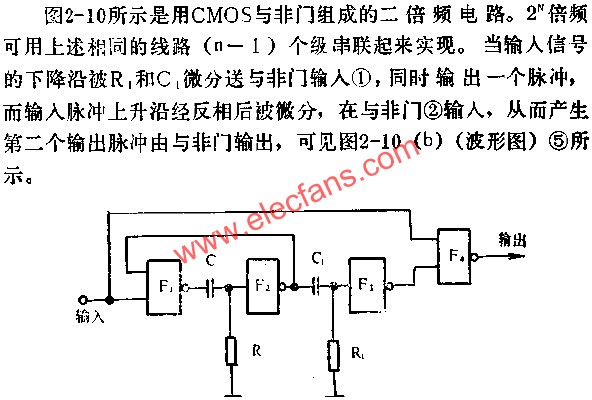

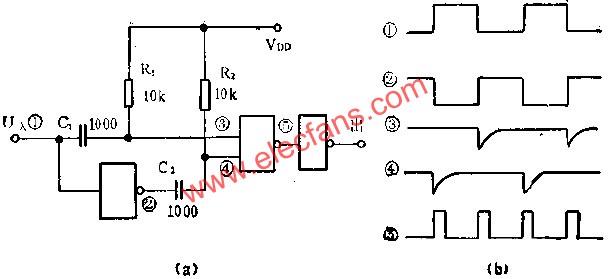

如图所示是由与非门组成的倍频电路，实际上是一个微分型的单稳态电路。稳态时，适当选择R、R1，使F2和F3均输出高电平，当输入一个负脉冲时F4便输出一个相同宽度的正脉冲，与此同时，单稳态电路输出一个较宽的负脉冲，这样，在输入端输入一个脉冲，在输出端就产生二个脉冲，从而实现了倍频的目的。
