摘要： 电路图简介： 图A所示是用CMOS与非门组成最简单的两倍压电路。图中一个反相器组成了一个100KHZ的方波振荡器，振荡器输出在0

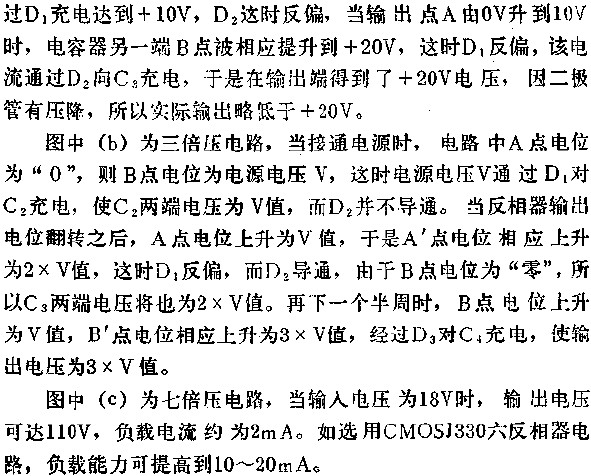

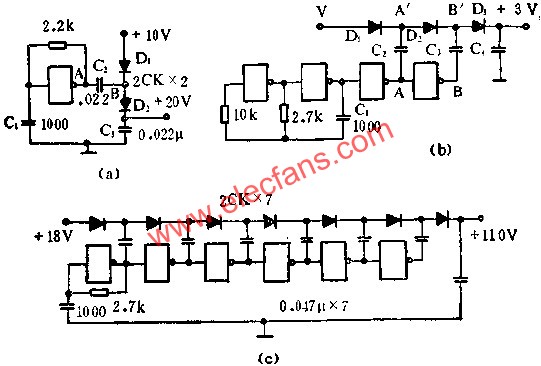

图A所示是用CMOS与非门组成最简单的两倍压电路。图中一个反相器组成了一个100KHZ的方波振荡器，振荡器输出在0~10V之间不断变换，当输出为“0”时，电容器C2

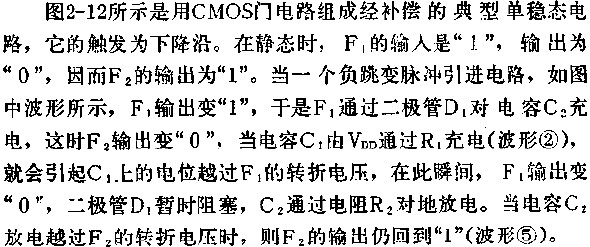

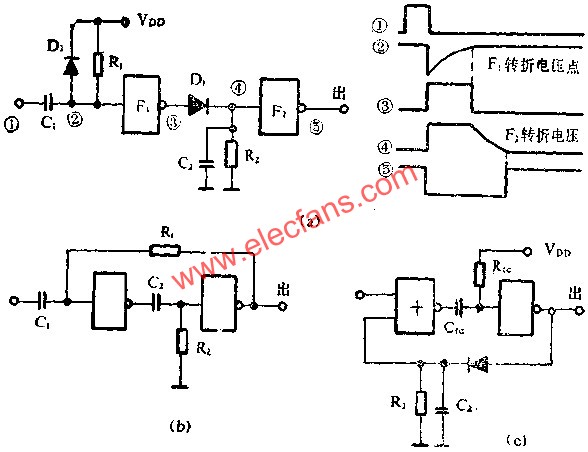

图中B和C是两个不同的单稳态电路，B是微分型下降沿触发的单稳态；C是上升沿触发的单稳态。图中B和A一样，输出脉冲的负跳变返回到输入，但这个电路不需要外接二极管。C是正跳变返回到输入。
