变形间歇振荡器

  前述的稳频电路缺点是比较复杂, 如果振荡变压器及其元件的参数离散性较大时, 调试工作也麻烦, 不利于大批量生产。 目前绝大多数分立元件电视机的行振荡器都采用变形间歇振荡器, 优点是电路结构比较简单, 频率稳定度高。

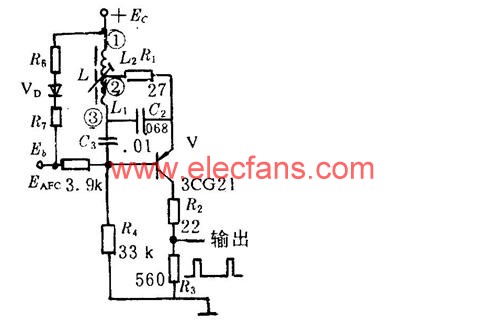

  图8 - 12是变形间歇振荡器的典型电路, 行振荡线圈L是在塑料骨架上绕制的自耦变压器, 变压器磁芯是由铁氧体材料制成的螺纹磁芯, 旋转插在磁芯中的方孔里的塑料调节杆, 可以使磁芯在线圈中的位置移动, 起到改变线圈电感量的作用。线圈绕组L1和L2分别为400～500匝和200～300匝。

  基极偏置电压由EC经R6、 R7、VD、 R5、R4供给, 来自鉴相器的误差电压EAFC也加在基极, 控制振荡器工作, C2为稳频电容。 对变形间歇振荡器的工作原理不多介绍, 只给出其工作波形如图8 - 13所示。

TA7609P集成电路中行振荡与行扫描同步原理

  该行振荡器直接产生2fH(31 250Hz)的脉冲, 经双稳态触发器组成的2∶1分频器后, 输出占空比为50%的行频(15 625Hz)脉冲。 这样设计可以提高隔行扫描精度, 避免并行, 使垂直清晰度提高。 这是因为在广插电视中心设备中, 先产生二倍行频脉冲 而后经2∶1分频产生15 625Hz的行同步脉冲。2fH脉冲再经625∶1分频(实际是四个5∶１分频器串联)形成50Hz的场同步脉冲。
  这样处理能使行场同步脉冲之间的相位关系严格保持一致, 能保证隔行扫描正常运行。如果在电视接收机中也先产生2fH脉冲, 再经2∶1分频器后产生15 625 Hz的行频脉冲, 那么只要行AFC电路, 保证2 fH脉冲与同步脉冲相位准确, 场同步脉冲一定能使场扫描电路隔行准确, 从而提高了隔行扫描精度。

  图8 - 15为行振荡电路, 由Q14～Q24组成, ②脚外接的电容3C12为定时电容, 外接等效电阻R为定时电容3C12的充电电阻。
  Q15?和Q16组成差动比较放大器, Q17是被D10偏置的恒流源, R25和Q′18?为Q16的集电极负载, 它的输出电压经PNP晶体管?Q″18、Q19?、Q20分三路输出。Q″18?、 Q18的集电极分别连到Q22、Q24?与Q21、 Q23的基极, Q23 、 Q21的集电极通过电阻R24连到Q15的基极 Q23 、Q24的集电极通过电阻R30?连到Q16的基极(即②脚)。 这样 Q16集电极的输出信号, 经Q″18、Q19倒相、放大, 分别通过Q21、Q22、Q23、Q24进一步倒相放大, 经R24、 R30加到Q15、Q16的基极, 形成正反馈环路, ②脚接惯性元件3C12, 利用它的充放电过程和正反馈环路, 产生31 250 Hz的振荡脉冲。

 Q14为箝位管, 它的基极接固定偏置电压UBO14?, 与Q22、Q24相比, 由于Q21、Q23基极未接串联电阻, Q19充分导通时, Q21?、 Q23的基极电位被箝定在UBO14+UBE14, 使它不致饱和过深, 提高了翻转速度, 脉冲前、 后沿陡削。

  为便于分析, 将图8 - 15简化为图8 - 16, 开关K1(Q21、Q22)、K2(Q23、Q24)是通过Q′18?、Q19受Q16控制的两个电子开关, Uces22、Uces24为电子开关导通时的压降, 约为0.5V。 该行振荡器的输出波形为在电容3C12上形成一连续振荡的正向锯齿波, Q16的集电极输出连续振荡的负脉冲。
