在实际电路中, 水平枕形校正电路与垂直枕形校正电路工作原理相差不多, 都是利用磁饱和变压器来进行校正的。 这里仅以CS37-2型彩色电视机中的水平枕形校正电路为例简单介绍其校正原理。如图8 - 31所示。

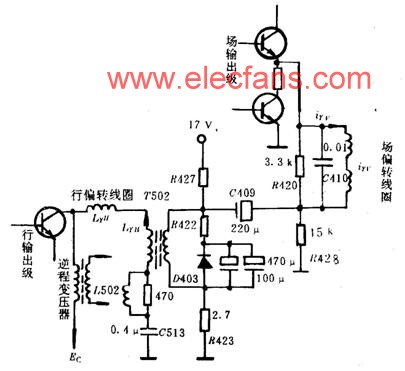

  T502是水平枕形校正电路所用的磁饱和变压器, 其次级串在行偏转支路中, L502是行线性调节电感, C513是S校正电容 T502的初级串接在场偏转线圈支路中, C409为场S校正电容, R423为改善场扫描电流线性的负反馈电阻 C410为避免行频干扰场偏转采用的行频旁路电容, R420为阻尼电阻, 用来防止自由振荡, R422、 D403为削波器, 防止扫描逆程感应电势过大 另外, T502通过C409并接在R428两端, 由于流过电感的电流是其两端电压的积分, 当R428两端加有场频锯齿电压时, 通过T502初级的电流便是场频抛物波。

   该枕形校正电路的校正原理为: 在未加交流信号时, 17V电源通过R427、 R423使T502初级通过一个直流, 使T502呈半磁饱和状态。 当初级加有场频锯齿电压时, 抛物形电流流过T502初级使T502呈磁饱和状态, 从而T502次级电感降低, 于是行偏转线圈支路电流iYH幅度便加大。初级流过的抛物分量电流最蟠 正好对应着场扫描锯齿电压正程中点, 此时T502次级电感降低最多, 使此时的iYH幅度最大, 这样, 便得到图8 - 30(b)所示的幅度受调的行偏转电流iYH 。 这相当于场频抛物波调制了行频锯齿波。

海燕CS37-2型彩色电视机行输出电路

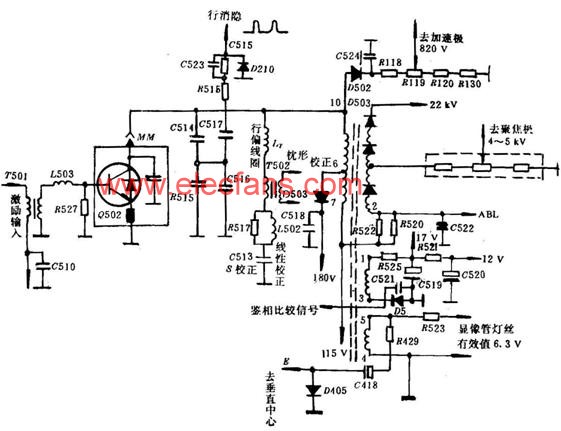

  图8-33是海燕CS37-2型彩色电视机行输出电路图, 115V电源接在变压器7端上。 它的行输出管与阻尼二极管封装在同一壳内, 还包括一逆程电容, 在射极还串有一个10Ω左右的电阻, 起保护作用, 同时又起反馈作用。行输出级除提供行偏转线圈所需的锯齿电流外, 由D210对行反峰电压削波整形后至视放作为行消隐脉冲。

  同时, 还要供给鉴相器一个行逆程脉冲作比较信号, 由逆程变压器第三端送出 还要供给显像管灯丝电压, 从逆程变压器4、5端输出, 这两端送出的峰峰值为22～25V的行脉冲, 其有效值为6.3V 还有7种直流电压: 22kV至显像管第二阳极4～5kV至显像管聚焦极 800V左右直流电压作为加速电压180V同D503整流, 作为视放输出级电源17V由D504对负极性行脉冲电压整流而得, 作为电视机B3电源 降压后成为12V电压作为电视机B2电源 还有D405钳位输至垂直中心调整, 其电压约零点几伏。

  逆程变压器第二端还接有ABL电路, R522、 R520作为ABL电路的取样电阻。 该行输级是典型的, 其原理与前述的相同。 行偏转支路各元件作用前面已介绍。 L503、 R527为低通滤波器, 滤除激励信号中的高频成分。 为了防止脉冲辐射, 在行输出管各电极引出线均串入小磁环。
