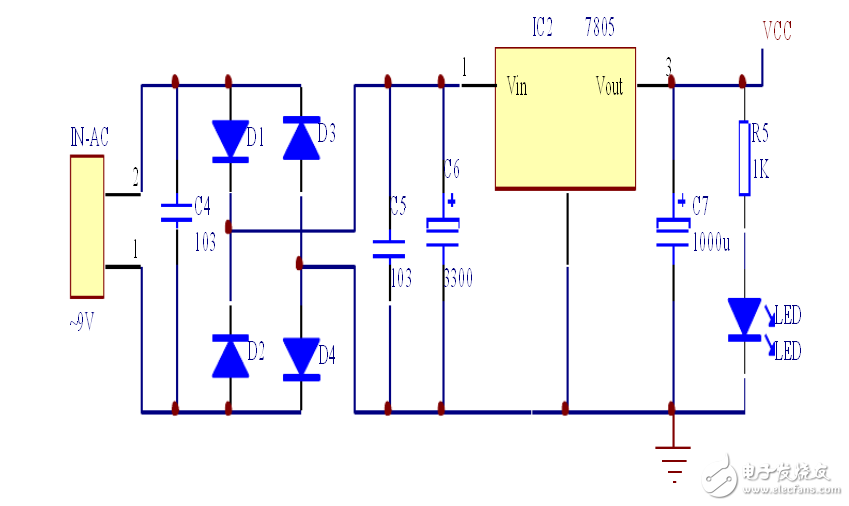

电源电路：由于本系统电源电路要为单片机、语音模块ISD1820两个相对来说要对电源要求较高的模块供电，所以采用了变压器降压经整流滤波后由集成稳压器7805稳压后给整个系统提供+5V电圧的方式。电路图如图所示，其中IN-AC为9V交流变压器输入端，D1、D2、D3、D4构成桥式整流电路，经C6（3300uF）大滤波电容滤波后送入集成稳压器7805输入端，由输出端输出后再由C7（1000uF）滤波后整个系统供电。在此电源电路中，C4、C5为交流高频耦合电容，防止交流高频信号经电源电路串入系统，对系统构成干扰。R5和LED组成电源指示电路，显示电路是否工作。

　　双音频解码电路：就是将线路上远方发送过来的各种控制信号转换为4位二进制的数字信号。由于手机按压按键时，每拨一个号码，发出去的都是由两个不同频率的音频信号组合起来的双音频成分，因此叫“双音频”。比如拨0时，发出去的两个音频信号分别是941Hz和1336Hz，这就是说，远程控制指令在电话线路上传输的都是双音频信号。由于单片机不能识别双音频信号，因此试验板在接到双音频信号后，必须首先将双音频转换为数字信号，才能被单片机识别和处理。

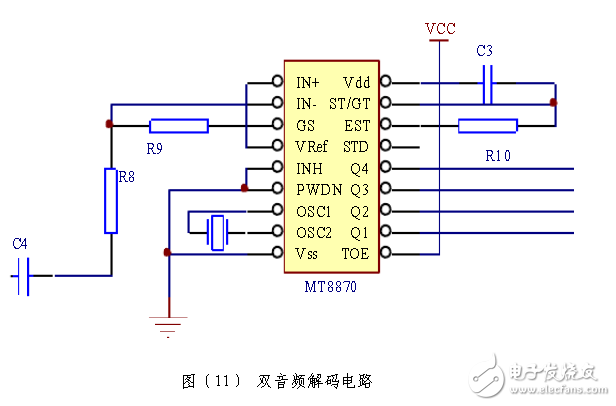

　　MT8870就是将双音频信号转换为数字信号的专用解码芯片，该芯片的典型应用如图11所示，它有18个引脚，外围电路非常简单。电路有条不紊地工作等。如图11所示，第18、19脚接12MHz石英晶体，在晶体两端各接一个30pF的电容到地。第9脚为复位端，在该脚接一个10k的电阻R8到地，以确保该脚在正常工作时为低电平0。同时，为了在加电时给该脚一个高电平复位脉冲，因此用一个10μF的电解电容C4连接到电源VCC，在电容C4两端还接有一个手动复位按钮SB1，R11的作用是避免按压按钮时大电流冲击按钮触点，避免接点氧化。其他引脚只需按图示连接即可。

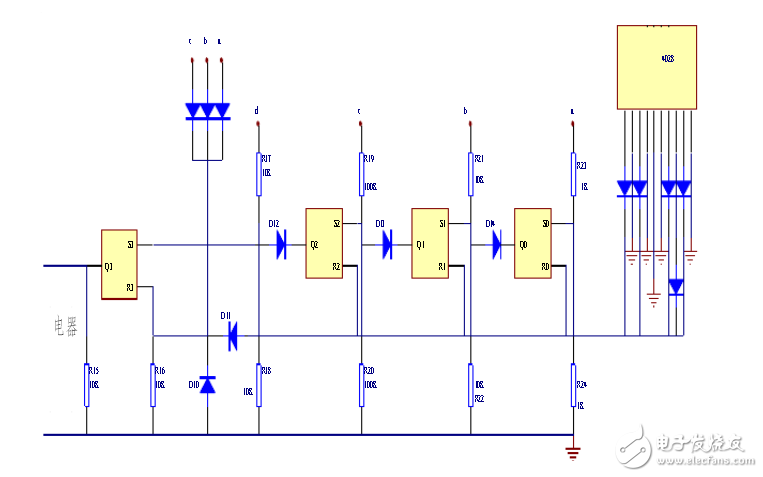

　　密码锁译码电路：密码锁电路主要由译码器U7、触发器U6及相关元件组成。U7的输入端为A，B，C，D，输出端为Q0 ～Q9。能将解码器送来的二进制码译成十进制码输出；U6内含4个RS触发器。每触发器有两个输入端R和S一个输出端Q。当R端输入一个高电平脉冲时，其输出端Q变为低电平“0”态，保持“0”态不变；当其ｓ端输入一个高电平脉冲时，其输出端Q为高电平“1”态，并能保持“1”状态不变。 按图12中连接线路，开机密码为1359。线路接通后，如密码输入顺序正确即可开锁。当对方按“1”键时，经解码、译码后，U7的输出端Q1输出高电平，即A点高电平，该电平通过R23加到U6A的S0端，使其输出端Q0成高电平，D14截止；对方按“3”键时，经解码、译码后，U7的输出端Q3输出高电平，即b点高电平，该电压通过R12加到U6B的S1端，使其输出端Q成高电平，D13截止；依次类推，当对方按“5”键时，U6C的输出端Q2输出高电平，当对方按“9”键时，U6D的输出端Q3输出高电平，该高电平作为U4的电源，使U4开始工作。

　　设计了一种电话远程控制系统，该系统以AT89C2051单片机和MT8870双音多频解码集成电路为核心，借助公共电话网络，通过电话实现对远程设备智能化控制。文章介绍了系统的组成、工作原理及程序设计方法。对振铃检测、模拟摘挂机控制电路作了详细的说明。用户在户外可通过任意一部双音多频电话（包括手机、电话分机），根据语音提示，可以对各种电器（如电饭锅、微波炉等电器）进行远程控制。本装臵适用于家庭、企事业单位、商店等场所，操作简单方便，系统性能可靠，是未来很有发展前景的科技产品。

　　振铃检测电路

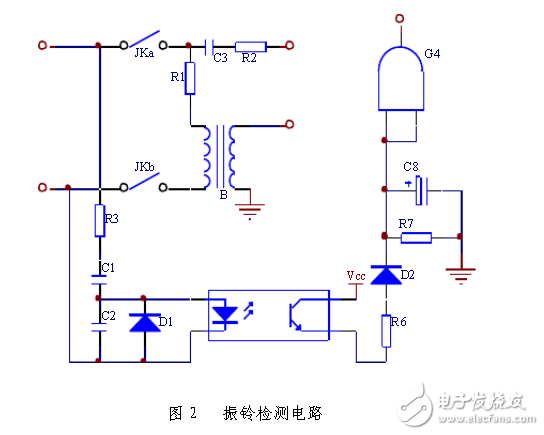

　　电路工作原理：振铃检测电路由光耦LE以及门电路G4等元件组成。电话线路没有铃流时，电话交换机提供的线路电压为48V-60V的直流信号。当用户呼叫时，电话交换机发来振铃信号，89C2051单片机驱动摘挂机控制开关电路，DTMF信号译码电路，铃流检测电路和语音提示电路等电路设备。此时光耦LE的发光二极管导通，使光敏晶体管导通，于是+5V电源通过1K电阻和二极管向100uF电容充电。当电容上电压充到开门电平时，与门G4输出高电平并由AT89C2051的P3.5检测，每振铃一次，门G1输出一次高电平即一个正脉冲。振铃信号为25±3V的正弦波，电压有效值为90±15V，振铃以5s为周期，即1s送4s断。正脉冲信号可以直接输出至单片机的中断计数器输入口，完成整个振铃音检测和计数的过程。电路图设计根据振铃信号的特征，设计振铃检测电路如图所示。

　　摘挂机控制电路

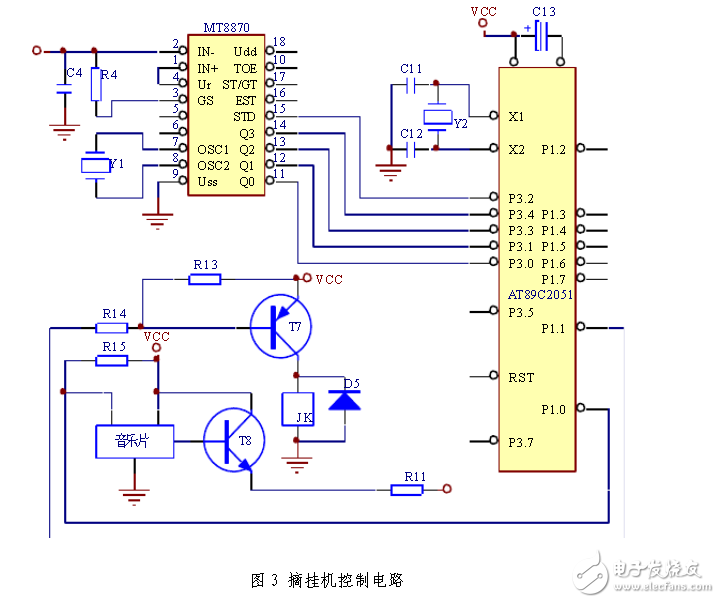

　　电路工作原理：AT89C2051首先从P3.5 检测与门G4的输出，G4每输出一个正脉冲，电话振铃一声；P3.5必须检测到8个正脉冲信号时，才从P1.1送出低电平使三极管T7导通，于是继电器JK吸合使两对常开触点JKa和JKb闭合，并使500欧电阻〈与小音频变压器绕组串联〉被接入电话线，实现了模拟提机。然后P3.2等待DTMF解码器STD端正脉冲的到来，一旦识别到STD端的正脉冲，P3.0-P3.4即读入DTMF解码器的输出的二进制码信息，这个信息就是遥控命令，AT89C2051能对其进行判别究竟是密码还是控制某路开，关的命令或是挂机命令。

　　挂机命令的执行信号是从P1.1输出的，当P1.1=1时，T7截止，继电器释放，即实现了模拟挂机。而控制受控对象动作的信号是从P1.3-P1.7共5路输出的，例如若P1.3=1能使T1导通，继电器J1吸合;若P1.3=0，则J1释放。若P1.7=1，则能使T5导通，继电器J5吸合;若P1.7=0，则J5释放。但由图中可知，P1.3并没有直接接到T1。P1.7并没有直接接到T5，而是隔了一片集成块74LS273。74LS273是一个8D锁存器也就是芯片内部包含了8个D触发器，输入端为D0-D7，输出端为Q0-Q7。若清零端CLR加以低电平，则器件复零，Q0-Q7输出全为零，若清零端为高电平，则每当触发端CLK有一个电平的上跳变时，输入端D0-D7的状态就会被锁存到器件内并从Q0-Q7输出，只要CLK端不再触发，这一状态就会被永远记住。可见AT89C2051从P1.3-P1.7输出的信号只不过是先由74LS273记忆后再送出，其控制逻辑与直接接到的T1-T5是一样的。74LS273的输入端D0-D7能接受输入信号的必要条件是CLK端有正跳变出现，这必须同时满足两个条件：其一是DTMF解码器的STD端须为高电平，也就是遥控发送端有DTMF信令送到；其二是AT89C2051的P1.2必须送出一个由?0变到1的跳变信号。只有当这两个条件同时满足时与门G5才输出正跳变信号，74LS273才能接受外部信息，这就大大提高了电路的抗干扰能力，防止AT89C2051因受到意外干扰而可能导致的受控对象的误动作。
