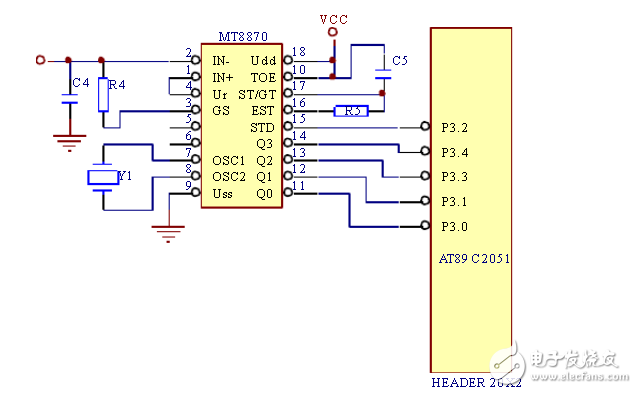

电路工作原理：DTMF解码，接收电路使用DTMF解码集成电路MT8870。当电路接口中的JKa和JKb闭合时，由发送端送来的DTMF信号进入MT8870的“IN-”端，经过DTMF解码，得到4位二进制码从Q3-Q0输出，同时由STD端给出一个正脉冲，该正脉冲的出现表明Q3--Q0已经准备就绪，就可以被读取了。DTMF双音多频信号是目前在按键电话（固定电话，移动电话），程控交换机及无线通信设备中广泛应用的一种信号。它是一组由高频信号与低频信号叠加而成的组合信号。MT8870信号接收器可把DTMF信号变为单片机可以识别的二进制数字信号，来识别每一个按键。MT8870与AT89C2051单片机的接口电路如图所示。输入的DTMF信号经MT8870解调后，在STD端产生一个控制输出信号，该信号与单片机AT89C2051的外部接口P3.2相连。然后P3.2等待DTMF解码器STD端正脉冲的到来，一旦识别到STD端的正脉冲，P3.0-P3.4即读入DTMF解码器的输出的二进制码信息，这个信息就是遥控命令，AT89C2051能对其进行判别---究竟是密码还是控制某路开，关的命令，或是挂机命令。此部分是整个系统的关键，它的工作情况直接决定了系统的可靠性。使用电话专用的双音频编解码芯片进行输入双音频信号的解码，是比较常用的一种方法。使用集成电路不但外围电路简单，而且可靠性强。经过专用集成电路的解码，信号转换成为不同的码制信号，可以直接被单片机读取。一般常用的电话双音频编解码集成电路有8870、8880、8888等，经过反复论证比较，使用双音频解码集成片MT8870来完成此功能模块。

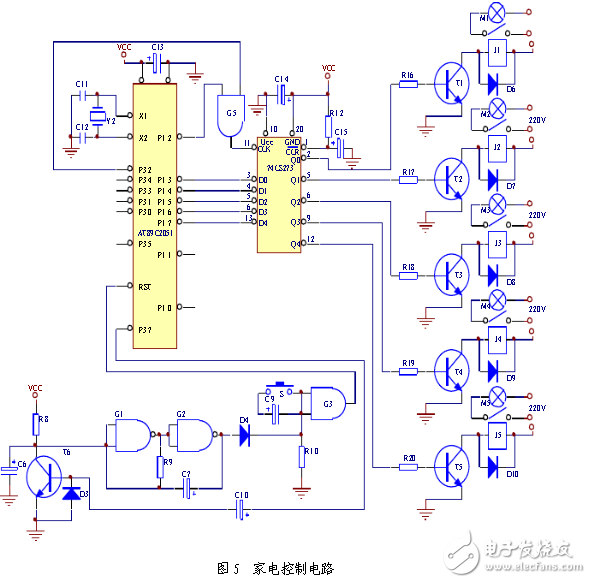

　　电路工作原理：该系统的目的是通过电话遥控，控制不同的电器的电源的通断，中一共有5路电器可以控制。 控制受控对象动作的信号是从P1.3～P1.7共5路输出的，例如若P1.3=1能使T1导通，继电器J1吸合;若P1.3=0，则J1释放。若P1.7=1，则能使T5导通，继电器J5吸合;若P1.7=0，则J5释放。但由图中可知，P1.3并没有直接接到T1。P1.7并没有直接接到T5，而是隔了一片集成块74LS273。74LS273是一个8D锁存器也就是芯片内部包含了8个D触发器，输入端为D0～D7，输出端为Q0～Q7。若清零端CLR加低电平，则器件复零，Q0～Q7输出全为零，若清零端为高电平，则每当触发端CLK有一个电平的上跳变时，输入端D0~D7的状态就会被锁存到器件内并从Q0～Q7输出，只要CLK端不再触发，这一状态就会被永远记住。可见AT89C2051从P1.3-P1.7输出的信号只不过是先由记忆后再送出，其控制逻辑与直接接到的是一样的。输入端能接受输入信号的必要条件是端有正跳变出现，这必须同时满足两个条件：其一是解码器的端须为高电平，也就是遥控发送端有信令送到；其二是的必须送出一个由?0变到1的跳变信号。只有当这两个条件同时满足时与门才输出正跳变信号，才能接受外部信息，这就大大提高了电路的抗干扰能力，防止因受到意外干扰而可能导致的受控对象的误动作。
