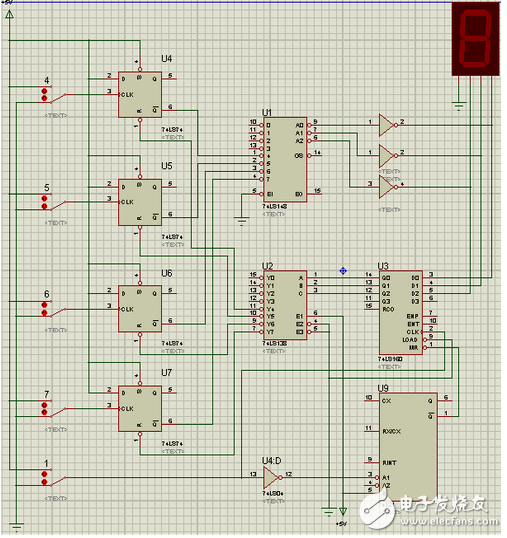

电路原理分析：系统由呼叫信号锁存、优先编码、二进制译码、显示及逻辑控制清除等几部分组成。 该系统通过四个不同的开关接受不同的病人紧急呼叫信号，并将其对应的信号锁存在所对应的D触发器中，再将这些信号传到型号为74148的8路优先编码中，根据优先级别对锁存信号进行编码，然后将编码输出接到数码管上显示出来。 医护人员用另外一个开关通过单稳态触发器、74160以及74138清除已处理完的病人的显示编码，单稳态触发器接到74160的清零端可以实现处理完当前最高级别的呼叫后，显示下一编号，当最高级别再次呼叫时，依然能显示其编码的功能，而74138用来对接收的信号进行译码的，其输出端接到D触发器的清零端进行清零。当对所有的病人信号处理完毕时，数码管上显示为0。

　　立体眼镜是一个穿透液晶镜片，通过电路对液晶片开、关的控制，开可以控制眼镜镜片全黑，以便遮住一眼图像；关可以控制眼镜镜片为透明的，以便另一眼看到另一眼该看到的图像。立体电视模仿真实的状况，使左、右眼画面连续互相交替显示在屏幕上，并同步配合立体眼镜，加上人眼视觉暂留的生理特性，就可以看到较为真实的立体图像。电路系统图：

　　红外接收电路：为了使系统更加稳定地接收和传送信号，实际的电路中我们又外加了一系列保护措施，RM38A的最大接收距离约为15m，受控范围-40～+40deg。

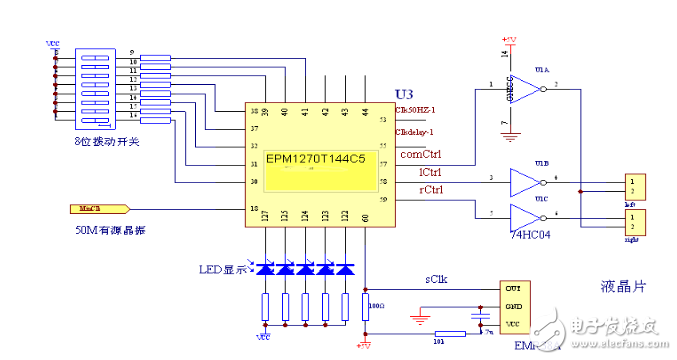

　　控制信号产生电路：控制信号产生电路是本系统的核心电路。 立体电视的50Hz的同步信号通过红外接收电路传送至此单元后，要求本部分电路将其作为同步触发信号（sClk）的同时，利用EPM1270T144C5芯片和其外部50MHz有源晶振（MinClk）产生三个控制信号，即左眼控制信号（lCtrl）、右眼控制信号（rCtrl）和公共端控制信号（comCtrl）。 其中的8位拨动开关用于改变延时时间和开关频率，LED显示则用于信号的输出指示。

　　开关液晶片：本次设计所用的液晶片是TN（扭曲向列型）液晶片，它的电光特性曲线。该类液晶片在没有电场的情况下让光透过，加上电场的时候光被关断，因此叫做常通型光开关，又叫做常白模式。若外加电场高于2V时，则构成常黑模式。 开关液晶片在这两种模式之间的转换是需要时间的，转换为了不影响观看时的效果这就体现在后面的延时程序中。
