心率信号采集预处理电路：脉搏信号采集预处理电路主要是将脉搏波转换成电信号，并进行初步高频滤波预处理。其关键部分就是光电式脉搏传感器。光电式脉搏传感器按光的接收方式可分为透射式和反射式两种。反射式不仅可以精确测得血管内容积变化，而且在实际应用中反射式只需将传感器接触身体任何部位，当照射部位的血流量随心脏跳动而改变时，红外线接收探头便接收到随心脏周期性地收缩和舒张的动脉搏动光脉冲信号，从而采集到心脏搏动信号。

　　分析：本设计采用了反射式红外传感器。光电式脉搏传感器采用红外对管KP-2012F3C和KP-2012P3C，反射式排列。KP-2012F3C 具有良好的表皮照明度，电流一般设在20mA，亮度由软件通过PWM电流来进行控制，这样能够使红外LED工作在饱和区域，发出稳定光强的光。

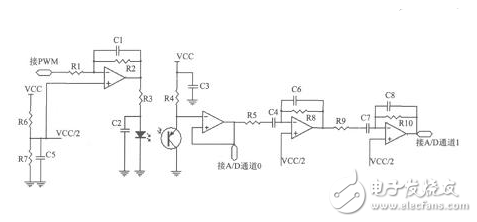

　　脉搏信号采集预处理电路

　　KP-2012P3C晶体管采用交流耦合结构来增强对微弱信号放大。经晶体管检测出来的信号采样时分两路。一路是直流信号线路。它是晶体管输出经射随输入单片机的A/D转换通道口0，可用来检测晶体管是否处于有效工作状态；另一路是交流信号线路。它是先经一射极跟随器输入到两级滤波成形电路然后再输入单片机的A/D转换通道1.该滤波电路为两级带通滤波电路，由于脉搏波的频谱蕴含丰富病理信息，特别是在5~40Hz这个区间的频谱携带了大量与冠心病病变有关的信息，故考虑到今后功能的扩展，预处理电路的上下限频率设计为48Hz和0.86Hz。

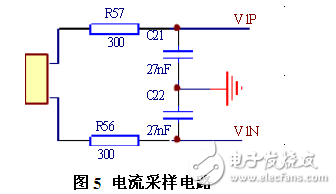

　　电流采样电路使用分流器：其中R57、R56为采样电阻，C21、C22为采样电容，他们为采样通道提供了采样电压信号，采样电压信号的大小由分流器的阻值和流过其上的电流决定。电流采样通道采用完全差动输入，V1P为正输入端，V2P为负输入端，电流采样通道最大差动峰值电压应小于470mV，电流采样通道的PGA其增益可由ADE7755的G1和G0来选择。 当使用分流器采样时，G1和G0都接高电平，增益选16，通过分流器的峰值电压为±30mV。本设计电表为5（30）A规格，分流器阻值选择350uΩ，当流过分流器的电流为最大电流时，其采样电压为350uΩ&TImes;30A=10.5mV，不超过峰值电压半满度值。

　　电压采样电路：电压输入通道也为差分电路，V2N引脚连接到电阻分压电路的分压点上，V2P接地。

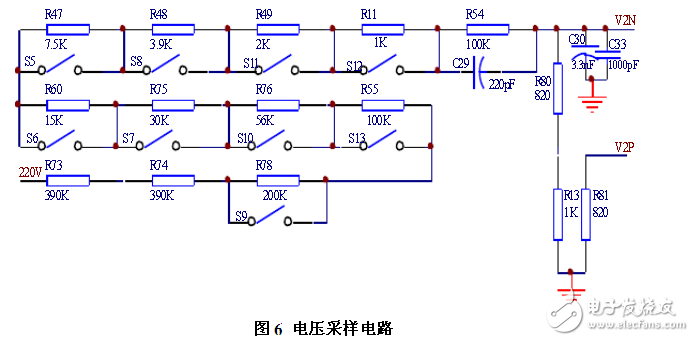

　　电压输入通道的采样信号是通过衰减线电压得到的，其中R11、R13、R47~R49、R55、R60、R75～R78、R80、R81为校验衰减网络，通过短接跳线S5至S13可将采样 信号调节到需要的采样值上，当电能表为基本电流时，电压采样值为174.2mV，为了允 许分流器的容差和片内基准源8％的误差，衰减校验网络应该允许至少30％的校验范围，根据图6的参数，其调节范围为168.9 mV～250 mV，完全满足了调节的需要。这个衰减网络的-3dB频率是由R80和C33决定的，R54、R73、R74确保了这一点，即使全部跳线都接通，R54、R73、R74的电阻值仍远远大于R80。 R80和C33的选取要和电流采样通道的R57、C21匹配，这样才能保证两个通道的相位进行适当的匹配，消除相位失调带来的误差影响。
